1、概述：

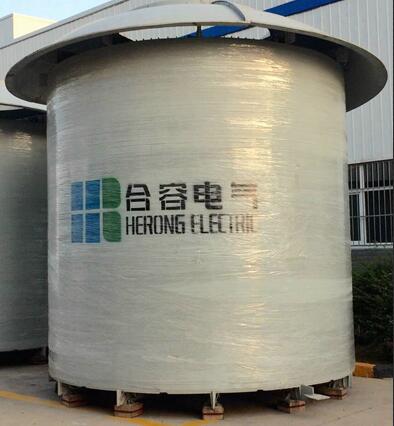

    干式空心电抗器是采用多层并联筒式结构，即用较细的绝缘铝线在绕线模上绕制单层线圈，将多个单层线圈用浸渍环氧树脂的长玻璃纤维丝束包绕，构成一个包封，再依次在这个包封上同轴叠绕多个包封，包封之间用树脂玻璃纤维引拔条分隔、支撑，形成轴向散热气道，绕制完成后固化形成坚固的整体。
2、用途：
    电抗器的接线分串联和并联两种方式。串联电抗器通常起抑制谐波和限制涌流的作用，并联电抗器经常用于补偿输电线路的电容电流。
    （1）并联电抗器：在超高压远距离输电系统中，连接于变压器的三次线圈上。用于补偿线路的电容性充电电流，限制系统电压升高和操作过电压，从而降低系统绝缘水平，保证线路可靠运行。
    （2）串联电抗器：安装在电容器回路中在电容器投入时起到抑制冲击电流的作用，同时还与电容器组一起组成谐波回路，起特定谐波的滤波作用。
3、主要特点：
    （1）线圈采用小截面的电磁线多层同心绕制，匝间电压低，保证电抗器匝间绝缘不击穿；
    （2）磁场分布合理，包封承受电磁力均衡，机械性能及动热稳定性好；
    （3）线圈设计精确，集肤效应及涡流损耗小；
    （4）线圈整体性好，机械强度高、噪音低；
    （5）安装方式灵活，可采用三相垂直叠装（简称三叠）、两相叠装一相平装（简称两叠一平）、三相水平“一”字形或“品”字形安装。

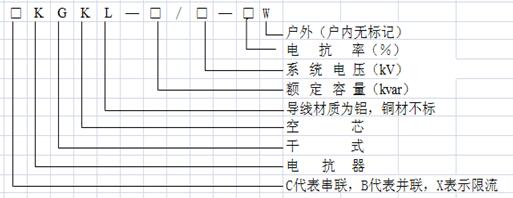

4、型号说明：

5、技术数据：
    （1）额定容量（kvar）
    （2）额定电压(kV)
    （3）额定频率(Hz)
    （4）额定电抗率
    （5）额定电流及最大连续运行电流
6、执行标准：
    GB1094.6-2011、JB/T5346、JB/T10775
7、使用条件：
    （1）海拔：不超过1000米
    （2）环境温度：-40～45℃
    （3）相对湿度：不大于90%
    （4）风速：≤ 35m/s
    （5）地震烈度：不大于8级
    （6）安装位置：户内或户外
